☆ツイストペア 加工
ツイスト（基本２本撚り） 単芯電線を2本撚り合わせた加工
信号の往きと還りを撚り合わせることで、外部からのノイズの影響を小さく抑えることが可能
平行線では、外部からのノイズがアンテナのように加算されてしまいますので、長距離を敷設した場合のノイズ量が非常に大きくなり、通信品質が悪化します。
ツイスト撚りの電線は、外部からのノイズが打ち消されるため品質が確保される利点があります。
また、ツイスト撚り（2本撚り）の電線は、外部にノイズを出すことがないため、他通信電線などへの影響を軽減することが可能になります。
ｲﾒｰｼﾞ 図式）
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
撚り合わせ加工対応
※2本撚り 3本撚り 4本撚り 5本撚り ６本より～9本撚りまで可能
例①UL１５７１ AWG３０ 白/白 ツイスト加工 二本撚り ﾘｰﾙ巻
●芯電線を2本撚り合わせた加工です
例②UL１５７１ AWG３０ 黄/白 ツイスト 二本撚り ﾘｰﾙ巻
例③UL1007 AWG16 青/緑 ツイスト 二本撚り
例④KV ツイスト 2本撚り
※サイズ0.3sq・0.5sq・0.75sq・1.25sq ※芯電線を2本撚り合わせた加工
※リール巻
例⑤KIV 1.25sq ツイスト 2本撚り リール
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
例⑥UL1007 AWG24 3本撚り
例⑦UL1007 AWG26 5本撚り
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
例⑧KIV５．５ｓｑ KIV 赤/黒 ツイスト加工 二本撚り
OFC オーディオにも最適
例⑨MTW＋H05V-K AWG18 ツイスト加工 二本撚り
対応 ～８ｓｑまでOK
●芯電線を2本撚り合わせた加工です
サイズ組合せで対応可
例⑩ 7/0.08 SHW ツイスト加工 二本撚り
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
その他
エナメル線 ２UEW 撚り合わせ（UEWツイスト・撚り合わせ）
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
●芯電線を2本撚り合わせた加工です
●ツイスト（撚り線）により、配線の加工が容易になります。
●ツイスト加工した単芯電線は、未加工品の状態と比べ約5％前後 全長が短くなります。
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
接着コード（加工）・並列線・リボンコード
例）KV・HKV・UL1007線
ご指定で作成可能
①電線サイズ
②色指定（配列指定）２列～
ご指定で対応可
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
Ｃ：圧縮導体 Ａ：自動車用低圧電線 Ｖ：ビニル Ｓ：薄肉絶縁体
①自動車用圧縮導体薄肉型低圧電線 ＣＡＶＳ ０．３ｓｑ
（特長）撚線導体を円形圧縮し、導体の真円度を高くして圧接コネクターとの接続信頼性に優れる絶縁体厚さ０．３５㎜の薄肉電線。ＪＡＳＯ Ｄ６１1 準拠品
（定格温度） ８０℃（連続耐熱温度）
（仕上外径）１．４ｍｍ
（許容電流値）８Ａ
※許容電流は、導体最高許容温度８０℃.、周囲温度４０℃の場合の計算値
ＣＡＶＳ ０．３ｓｑ 赤 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 黒 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 白 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 黄 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 緑 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 青 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 橙 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 紫 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 灰 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 桃 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 空 自動車用圧縮導体薄肉型低圧電線
ＣＡＶＳ ０．３ｓｑ 茶 自動車用圧縮導体薄肉型低圧電線
各色の100m １２色 小分けＲ（ﾘｰﾙ）
（ベース色にﾏｰｷﾝｸﾞ）
拡大↓
CAVS0.3sq＝基本2000ｍの線材
※100ｍスプール・リール・ボビン小分け
※小袋・小分け・パック・2ｍＸ６色（2種）
・Ａタイプ 2ｍＸ６色 赤黒白黄緑青
・Ｂタイプ 2ｍＸ６色 茶空紫橙灰桃
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
②自動車用圧縮導体薄肉型低圧電線 ＣＡＶＳ ０．5ｓｑ
（特長）撚線導体を円形圧縮し、導体の真円度を高くして圧接コネクターとの接続信頼性に優れる絶縁体厚さ０．３５㎜の薄肉電線。ＪＡＳＯ Ｄ６１1 準拠品
（定格温度） ８０℃（連続耐熱温度）
（仕上外径）１．6ｍｍ
（許容電流値）11Ａ
※許容電流は、導体最高許容温度８０℃.、周囲温度４０℃の場合の計算値
各１２色
リール巻 1500ｍ
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
：
・AVS 0.5sq （各単色にマーキング入）各色対応可
矢崎 自動車用薄肉低圧電線 AVS 耐熱80℃
ｻｲｽﾞ0.3/0.5/0.85/1.25/2/3/5
サイズにf表記は芯線構成が通常と異なります
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
その他
・MTW-H07V-K ５０sq
詳細http://www.nichigoh.co.jp/products/pdf/MTW+H05V-K.pdf
他サイズ
1.25sq/2.5sq/4sq/6sq/10sq/16sq/25sq/35sq/50sq/70sq/95sq/120sq150sq
☆各種自動車用電線のハーネス加工
・ワイヤーハーネス・機器用・端子打ち・セミストにも対応
・端子打ち JST SPND-001T-C05
セミスト事例
その他 矢崎アイテム多数取扱い
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可 電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
e-mail info@sunco35.com
電線ライン加工 ケーブルライン加工のご案内
オリジナルのハーネス作成にも最適
同色系でもライン入り作成で識別可能
・自動車、車、バイク、オートバイ、機器類、機械類などのハーネスなど幅広い用途で使用されている配線色。
・対応可能な電線 種類
（例）・ＫＶ・ＶＳＦ・ＫＩＶ・ＵＬ各種など 要相談
・サイズ 0.2sq～
・直線ライン入り325sqまで
・スパイラルライン入り60sqまで
※線材の種類によって異なります
・色【配色】単色に対して別色
①直線ライン入り加工
②スパイラルライン加工
※ベース色とライン色の指定
各色の組み合わせで幅広いニーズにお応えできます。
※スパイラルライン UL1007
※ご希望あれば ボビン巻 リール巻 対応可
※KV ストレートライン
拡大イメージ
各種 詳細はお問合せ下さい
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 電線・電材
サンコー電商 有限会社 sunco corporation
TEL0774-99-7500 FAX0774-88-6299
E-mail info@sunco35.com

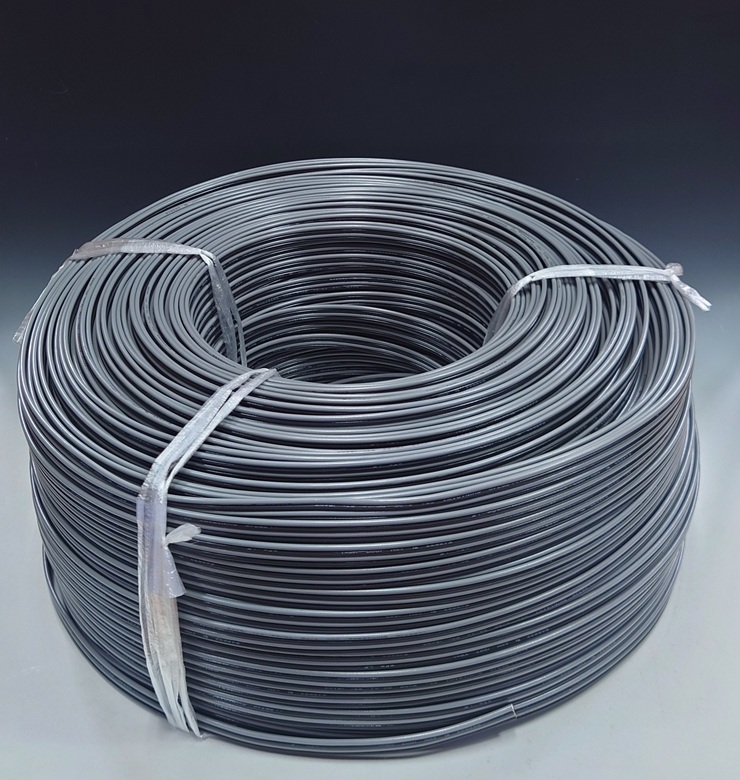

VCTFK ビニルキャブタイヤ長円形（小判）コード
・構造
色 ・黒・白・灰
・電気特性
・プラグ付（P付）VCTFK 電源コード 対応可
※耐トラッキング対応プラグ・耐トラッキングコンパウンド
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻 電子部品 / コネクタ
/ 圧着端子 チューブ類 / テープ類 / 各種アッセンブリ 京都
/ 電線・電材 / 商社
詳細はお問合せ下さい
サンコー電商 有限会社 sunco corporation
TEL0774-99-7500 FAX0774-88-6299
E-mail info@sunco35.com
VSF線（単心コード）
・特長
：ビニル電線
：定格温度６０℃
：定格電圧 ３００Ｖ
：電子機械配線 電線
VSFは、主に３００Ｖ以下の電子機器・機械などに基づくビニル電線
（より線の導体に塩化ビニル樹脂で絶縁を施したビニル電線）
————————————————-
・VSF JIS（PS)E
サイズ
・VSF０．５sq 構成20/0.18 仕上外径 約2.5㎜
・VSF０.７５sq 構成30/0.18 仕上外径 約2.7㎜
・VSF１．２5sq 構成50/0.18 仕上外径 約3.1㎜
・VSF２．０sq 構成37/0.26 仕上外径 約3.4㎜
色味約１３色
・VSF 赤黒白黄緑青橙灰茶桃紫・水色・若草
サイズによって色数（在庫にも変動）
————————————————-
・仕様
基本 条長 １巻＝２００ｍ VSF 束巻き
ＶSF 各種リール巻
VSFパック（袋入）
例）１０ｍ ・ １ｍX６色 ・ 2ｍX7色 ・ 各種ボビン巻きなど
その他 ﾘｰﾙ巻き・ボビン巻きにも 対応可
小ロット・小分け・小口対応可
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻
電子部品 / コネクタ / 圧着端子
チューブ類 / テープ類 / 各種アッセンブリ
京都 / 電線・電材 / 商社
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL https://www.sunco35.com/
E-mail info@sunco35.com
————————————————–
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
ＫＶ線（通信機器用ビニル電線 内部配線）（単心コード）
・特長
：ビニル電線
：定格温度６０℃
：定格電圧 ３００Ｖ
：電子機器・通信機器用の電線
電子・通信機器用ビニル電線は、主に３００Ｖ以下の電子機器・通信機器等の内部配線に使用する日本電線工業会規格（ＪＣＳ ３３６８）に基づくビニル電線
より線の導体に塩化ビニル樹脂で絶縁を施したビニル電線
————————————————-
・ＫＶ
サイズ
ＫＶ0.2sq ・ ＫＶ0.3sq ・ ＫＶ0.5sq ・ ＫＶ0.75sq ・ ＫＶ1.25sq ～
————————————————-
・ＫＶ
色味１３色
・ＫＶ赤・KV黒・ＫＶ白・ＫＶ黄・ＫＶ緑・ＫＶ青
・ＫＶ灰・ＫＶ茶・ＫＶ橙・ＫＶ紫・ＫＶ桃・ＫＶ若草・ＫＶ水色
サイズによって色数異なります
————————————————-
・仕様
基本 条長 １巻＝２００ｍ
KV 束巻き
ＫＶ リール巻
ＫＶパック（袋入）
例）１０ｍ ・ １ｍX６色 ・ 2ｍX7色 ・ 3mX10色など
☆KV マーキングﾞ・ライン入り（ストレートORスパイラル）加工
サイズ０．５sq～ 色・カラーご指定で対応可
例）
ﾘｰﾙ巻き・ボビン巻き 対応可
————————————————–
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com
KIV 電気機器用ビニル絶縁電線（６００V以下の電気機器などの配線）
・定格温度６０℃
・色：赤・黒・白・黄・緑・青・Y/G
・色：赤・黒・白・黄・緑・青
※０．５sq及び１５０sq～２５０sqは電気用品対象外
※０．７５sq～２sqの３芯は絶縁色 黒・白・緑もラインナップ
※室内の美観を損なわない白色シースもラインナップ
※８sq～１００sqは素線径を細くしたソフトタイプ（柔軟性）もあります。
※一部、カットにも対応
・Y/G色別 黄/緑色別 構造図
http://www.teikokucable.com/pdf/electronic-04.pdf
※一部、カットにも対応
その他
☆S-HI-SOFT（ハイソフト）ケーブル
・１４sq（88/0.45）赤・黒
・２２sq（7/20/0.45）赤・黒
・３８sq（7/34/0.45）赤・黒
操作性・柔軟性に優れております。
カット対応可
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
電線 / 同軸/ケーブル / ワイヤー / 切売・リール巻
電子部品 / コネクタ / 圧着端子
チューブ類 / テープ類 / 各種アッセンブリ
京都 / 電線・電材 / 商社
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
URL https://www.sunco35.com/
E-mail info@sunco35.com
☆OFC-SP 平行線 透明
OFC（無酸素銅）の平行線（SPｽﾋﾟｰｶｰ線） 透明 耐熱
①0.75ｓｑ（透明/黒）（透明/赤）
オーディオ専用 OFC（無酸素銅）
サイズ 0.75ｓｑ
構成 30/0.18
仕上外径 2.5mmX5.0mm
耐熱 75℃
導体抵抗 24.4 Ω/km（２０℃）
条長 ５m・１０m（小袋・パック）
L−２０R ・ L-50R ・ L-100R（R=ﾘｰﾙ巻）
平行線OFC（SPｽﾋﾟｰｶｰ線）
透明/透明 黒ライン
透明/透明 赤ライン
画像は0.75sq OFC L-100R
OFC（無酸素銅）の平行線（SPｽﾋﾟｰｶｰ線） 透明 耐熱
各種 ご指定の仕様に対応可
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
:
②1.25ｓｑ（透明/白）
オーディオ専用 OFC（無酸素銅）
サイズ 1.25ｓｑ
構成 50/0.18
仕上外径 2.7mmX5.4mm
耐熱 75℃
導体抵抗 14.7 Ω/km（２０℃）
条長 ５m・１０m（小袋・パック）
L−２０R ・ L-50R ・ L-100R（R=ﾘｰﾙ巻）
平行線OFC（SPｽﾋﾟｰｶｰ線）
ＯＦＣ-ＳＰ 1.25ｓｑ 透明/透明 白ライン
画像 左 0.75sq OFC−SP
画像 右 １.25sq OFC−SP
OFC（無酸素銅）の平行線（SPｽﾋﾟｰｶｰ線） 透明 耐熱
拡大
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
小ロット・小分け・小口対応可
電線/ケーブル・切売・ﾘｰﾙ巻・ﾊﾟｯｸ
詳細はお問合せ下さい
サンコー電商 有限会社
sunco corporation
TEL0774-99-7500
FAX0774-88-6299
HP https://www.sunco35.com/
e-mail info@sunco35.com

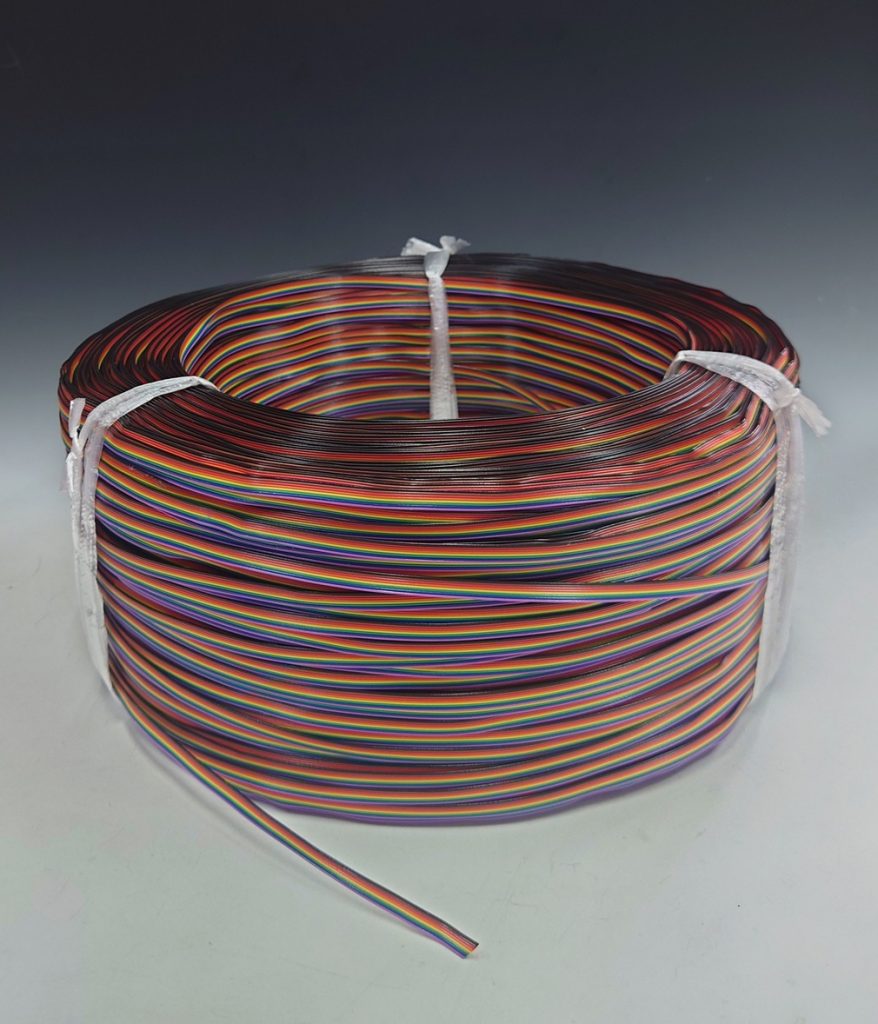

オリジナル品 （接着線・並列線・平行線・リボン線）
例）KVやHKVの場合
サイズ・色指定・配列指定
作成可能
様々なアイデアなどを製作可能
ご希望などあればご相談承ります
RKVとはR（リボン）KV
例：（画像右から）
RKV 0.5sqX10列
RKV 0.3sqX10列
H-RKV 10/0.12X１0列 耐熱
KV-SP ７/0.18X７/0.18X2列
HKV ７/0.18X3列 耐熱
KV-SP ７/0.18XX2列
KV-SP ７/0.18X2列
KV-SP ７/0.18X2列
H-RKV 7/0.08X2列（極細並列線）
例）SHW 7/0.08（AWG32相当品TA）外径0.65㎜の極細の並列8列
・KV 0.75sqX2列 黒/白 並列加工 平列加工
・KV 0.3sqX2列 各色 並列加工 平列加工
ご指定で作成可能
仕様 T：軟銅線 TA：スズメッキ軟銅線 選択可
※KV0.3の３列と4列の例
・KIV 0.5X6R 並列加工
並列加工・平行加工 シールド線
